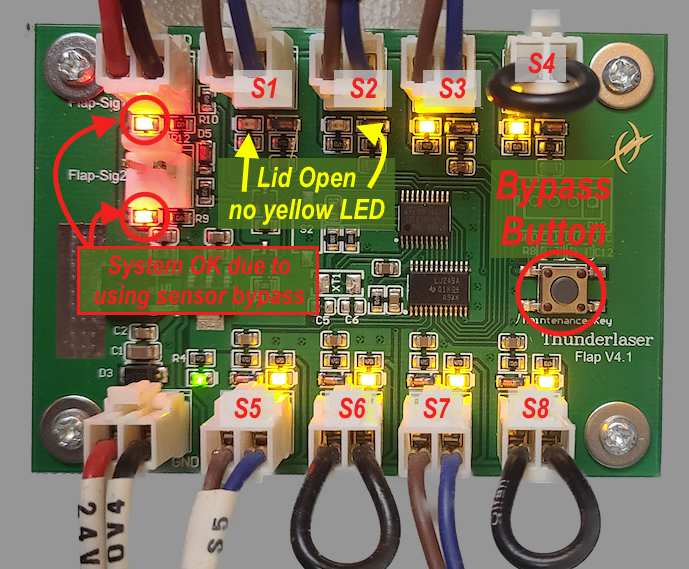

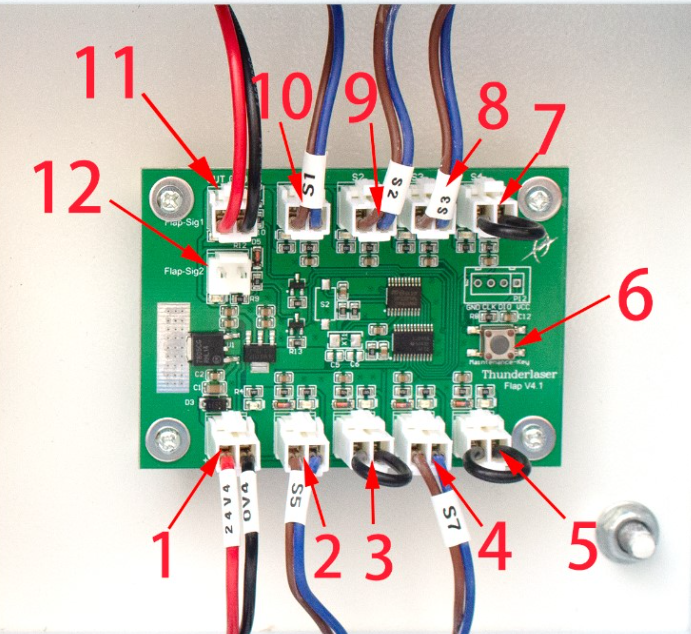

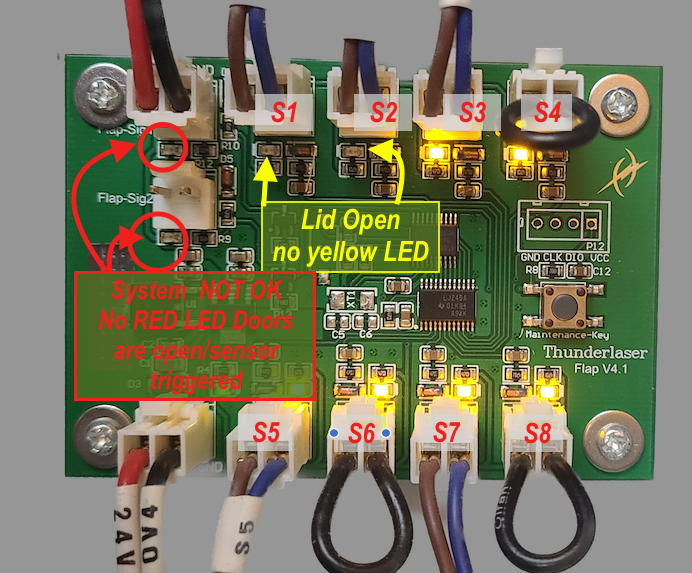

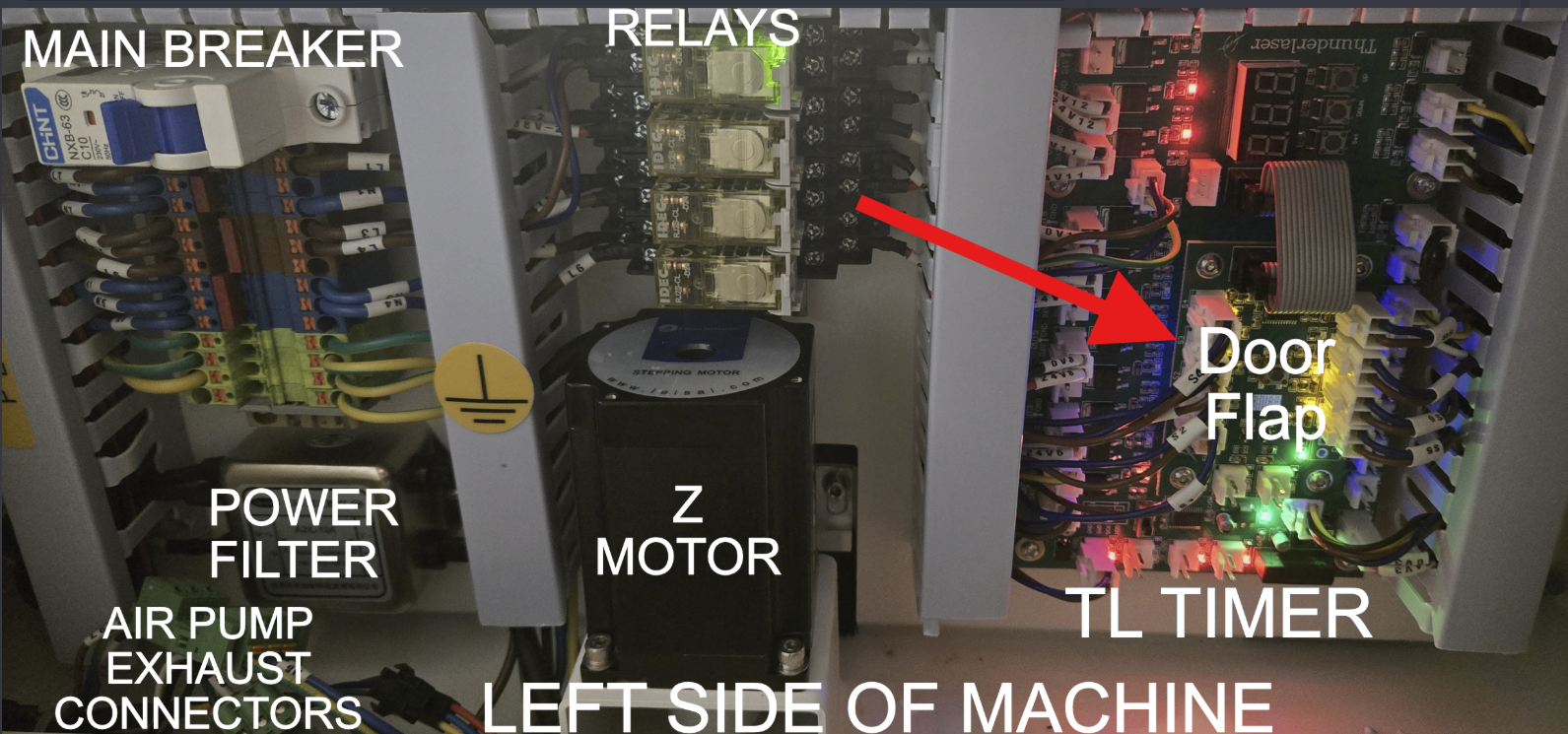

Door Flap Board Connections:
Number
|
Description
|
Number
|
Description
|
1
|
24V DC Voltage Power Input
|
7 |
spare interface of Signal Input
|
2
|
Signal Input for door sensor of S5
|
8
|
Signal Input for door sensor of S3
|
3
|
Spare interface of Signal Input
|
9
|
Signal Input for door sensor of S2
|
4
|
Signal Input for door sensor of S7
|
10
|
Signal Input for door sensor of S1
|
5
|
spare interface of Signal Input
|
11
|
Signal Output, where signal to controller board
|
6
|
"Maintenance" button
|
12
|
Spare interface of Signal Output
|

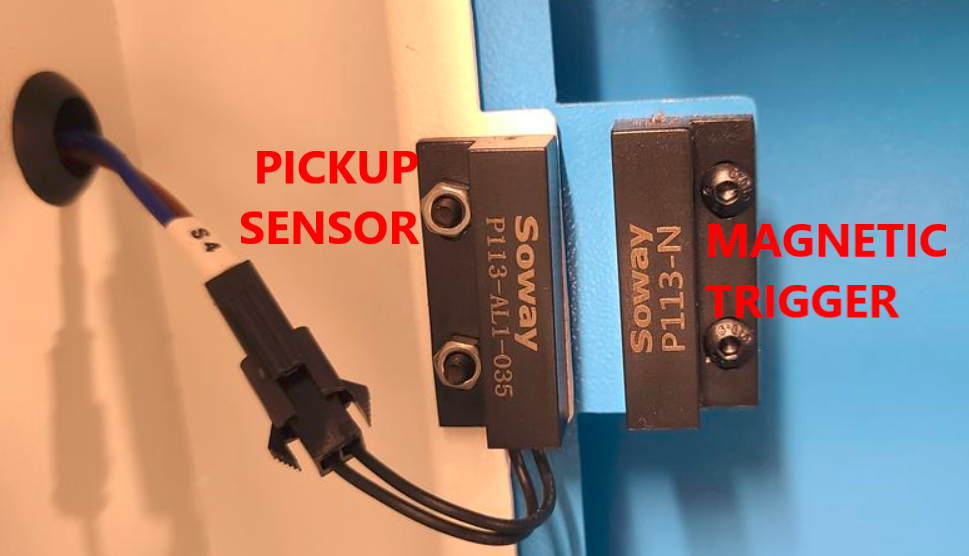

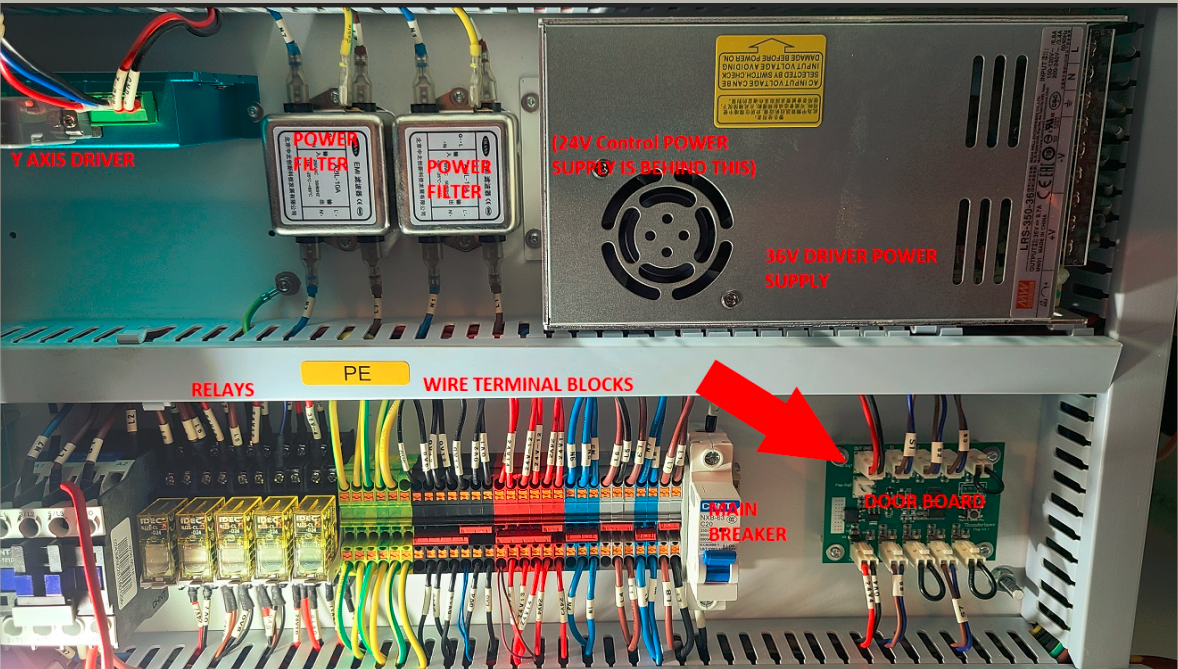

Sensor Number | Reference Image |

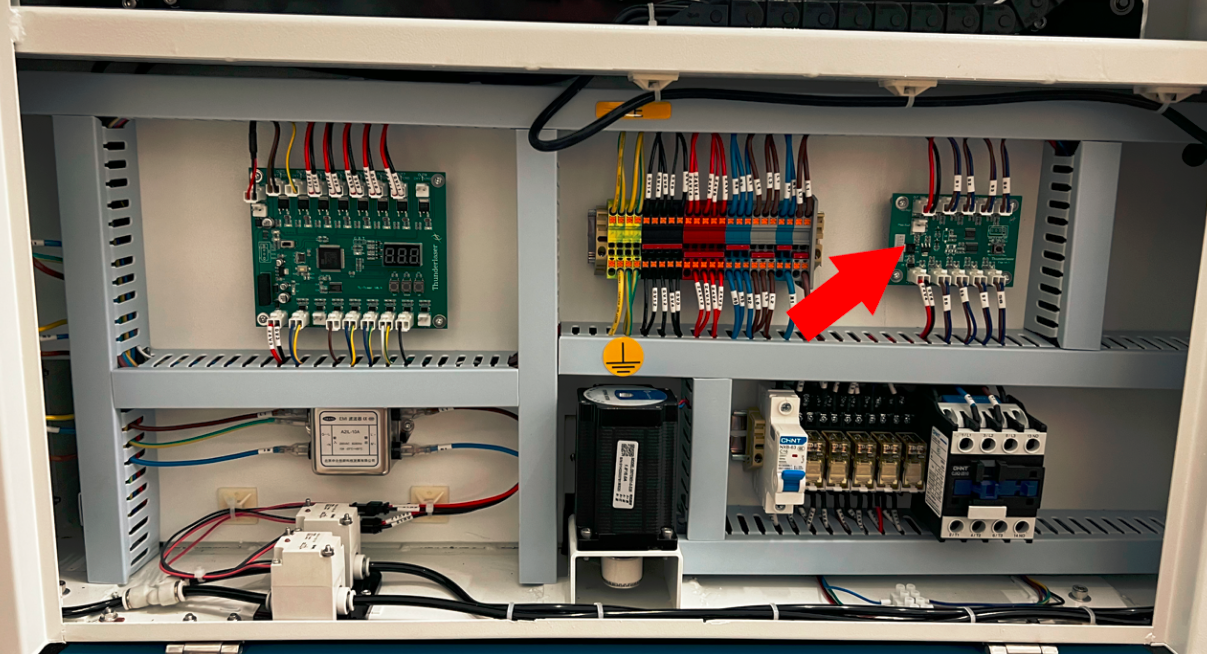

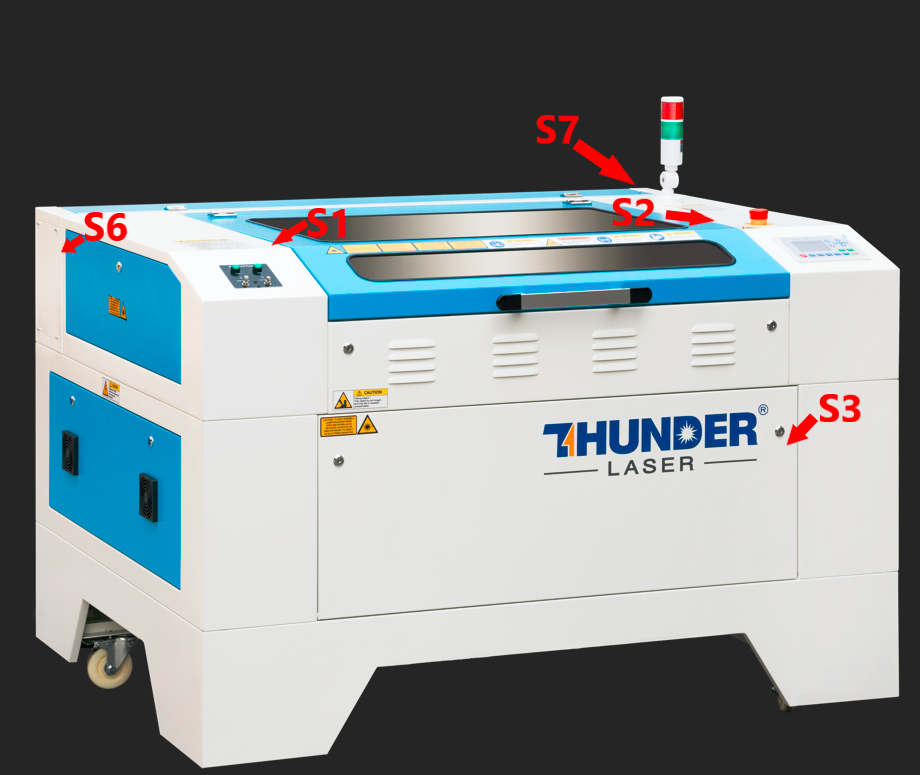

S1: Lid Left Side S2: Lid Right Side S3: Front Lower Panel S4: Not used, jumpered S5: Laser Tube Door in back S6: Not used, jumpered S7: Left Side Upper Door S8: Not used, jumpered |
Sensor Number | Reference Image |

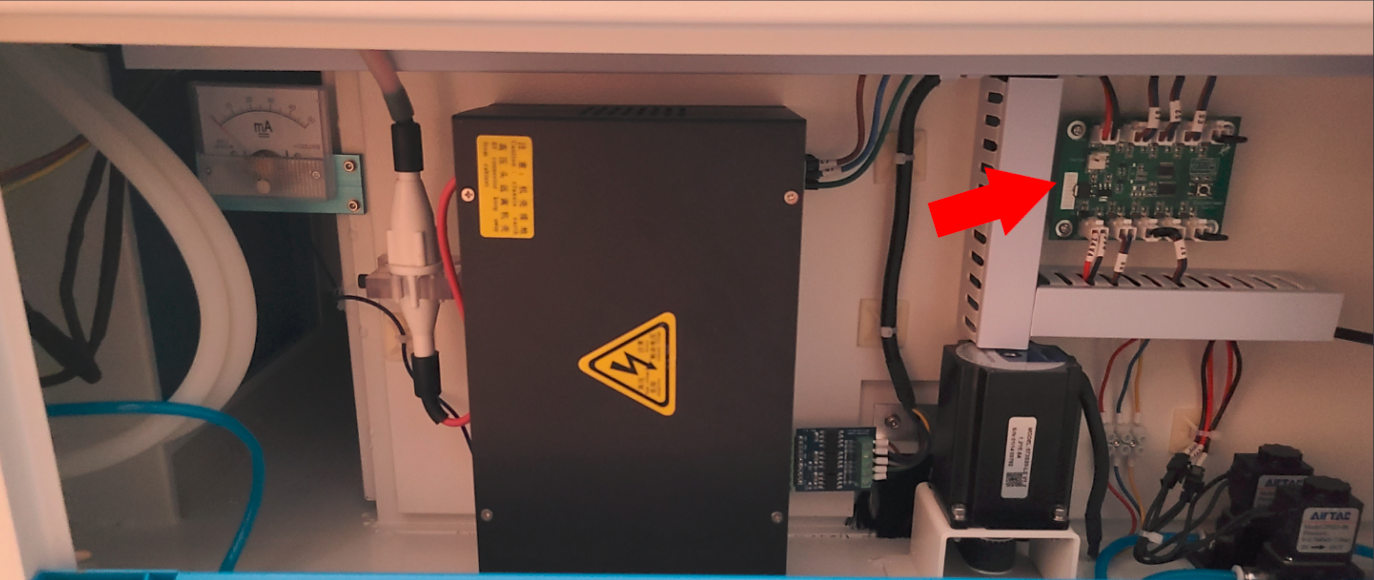

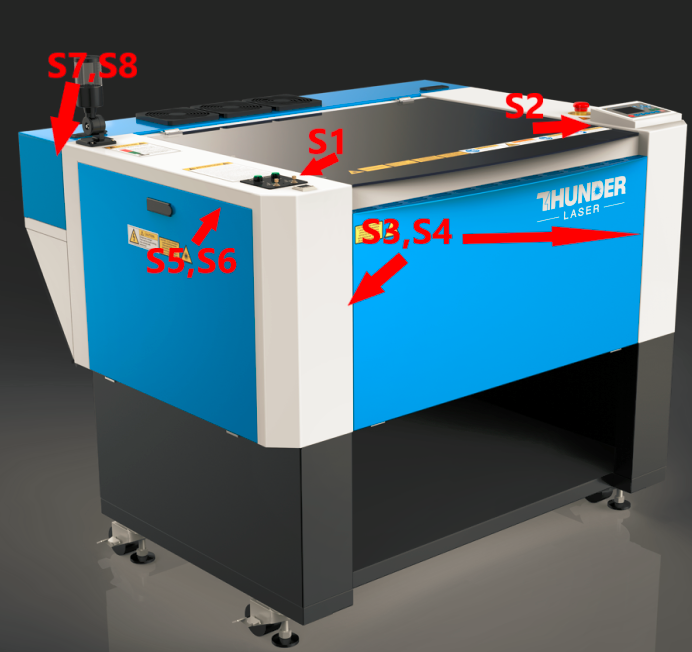

S1: Lid Left Side S2: Lid Right Side S3: Front Door Panel Left Side S4: Front Door Panel Right side S5: Laser Tube Door in back S6: Laser Tube Door in back S7: Left Side Door S8: Left Side Door |
